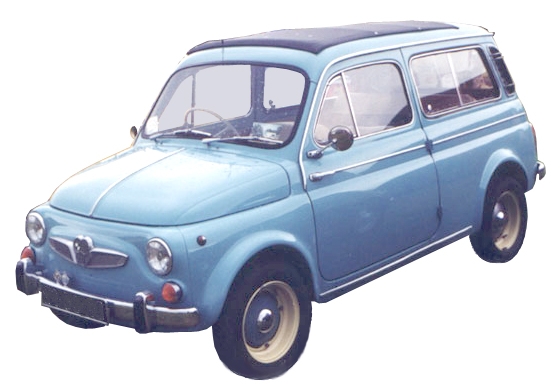

Il 1960 un anno ricco di novità per l'intera gamma e vede la nascita della Giardiniera e della versione D. Già da qualche tempo si avvertiva la mancanza della vecchia Topolino belvedere, ciò che oggi chiameremmo station wagon o familiare. Il problema è serio perchè l'ingombro del motore impedisce la costruzione di un vano di carico allungato. Ancora una volta il genio del progettista, Dante Giacosa, escogita una soluzione di grande interesse tecnico: il motore a sogliola, che può essere alloggiato interamente sotto il pianale di carico. Nel maggio del 1960 nascono così le versioni "Giardiniera" e "Commerciale", quest'ultima caratterizzata dall'assenza di superfici vetrate posteriori, anche denominata "Furgoncino".In sostanza i cilindri vengono abbattuti di lato e resi orizzontali, il convogliatore dell'aria viene modificato per avvolgere il nuovo propulsore e la ventola centrifuga rimpiazzata da una ventola radiale. La presa d'aria è sostituita da due prese d'aria a colonna incorporate nei montanti posteriori. La cilindrata è la stessa del motore che equipaggia la 500 Sport, per potenza ed erogazione vengono ingentilite per adattarsi al diverso impiego. Il propulsore eroga 17,5 cv e la vettura raggiunge i 95 km/h.Questo motore venne utilizzato anche sulla Autobianchi Bianchina Panoramica, che si affianca alla 500 Giardiniera rivolgendosi per ad un pubblico alla ricerca di vetture più ricercate ed eleganti.La carrozzeria è rivista radicalmente. La nuova versione adotta la stessa della berlina fino al termine delle portiere anteriori, quindi anch'esse a vento, e si allunga poi verso il posteriore con forma più squadrata. La coda è del tutto nuova e squadrata, al posto del cofano motore c'è il portellone posteriore incernierato di lato e apribile come una portiera. Il passo si allunga di 10 cm. I finestrini posteriori sono rettangolari e scorrevoli. I fanalini hanno la parte superiore a goccia, la luce della targa è diversa. Il tetto è rigido solo in parte e ricompare una capotte molto allungata. Sospensioni e impianto frenante sono irrobustiti per via del maggior peso e del carico trasportabile, ceppi e tamburi derivano da quelli usati sulla 600. Lo schienale del sedile posteriore è abbattibile per formare un lungo vano di carico, inizialmente non piano per via dell'angolo residuo; in seguito fu reso del tutto piano grazie alla più sottile imbottitura adottata per lo schienale. Le dimensioni sono maggiori rispetto alla berlina: la Giardiniera è lunga 3,185 metri (21,5 cm in più) e alta 1,354 metri (2 cm in più). La 500 Giardiniera dal marzo all'ottobre 1960 riprende la meccanica della Nuova 500 Tetto Apribile (serbatoio carburante allungato). Dall'ottobre 1960 al marzo 1965 segue la Nuova 500 D e tutte le migliorie introdotte su questa nel corso della produzione (serbatoio a cubetto). All'interno spia delle frecce (sopra al commutatore d'accensione) e spia dei proiettori a piena luce (a sinistra del cruscotto). Levette di starter e avviamento in fusione con pomello di plastica. Coppe ruota bombate. Dal 1961 lavavetro e imbottitura sotto alla plancia. Dal 1964 tergicristallo con ritorno automatico, balestra anteriore con sei lame invece di cinque e moulure sulle fiancate al filo delle maniglie più corte nella parte posteriore.Dal marzo 1965 al gennaio 1967 segue il modello Nuova 500 F. è caratterizzata da serbatoio da 22 litri e forma allungata, eliminazione delle cromature sul cofano e sulle fiancate all'altezza delle maniglie (rimangono quelle sui sottoporta) e coppe ruote meno bombate (tipo 850). All'interno l'impostazione è la stessa della berlina "F": cruscotto con scala 0-20-40-60-80-100-120 km/h, scritta "Generat." anzichè "Dinamo" sulla spia del generatore, spie abbaglianti a destra del cruscotto e frecce a sinistra, interruttori luce quadro, luci e tergicristallo allineati. Nuovo motorino tergicristallo (più battute al minuto). Reggispinta della frizione a sfere anzichè in grafite.

Nel Febbraio 1967 l'Autobianchi entra ufficialmente nell'orbita Fiat, e la produzione della 500 Giardiniera viene trasferita a Desio(MI). Cambia la denominazione ("Autobianchi Giardiniera 500") ed il frontale, che riprende quello della Bianchina, mentre prima era quello delle 500 D e F. All'interno il volante e il cruscotto sono quelli che verranno poi montati sulla 500 R, neri.A partire dal 1972 i vetri posteriori scorrevoli verranno soppiantati da quelli con l'apertura a compasso mentre le grigliette di aerazione del motore poste sui montanti posteriori verranno montate in plastica anzichè in alluminio.Dal 1974 al 1977 cambia il frontale (con fregio Autobianchi realizzato sugli attacchi di quello della Fiat 500 R) ed i finestrini posteriori, con apertura a compasso anzichè scorrevole. Della giardiniera viene prodotta una variante chiamata Furgoncino 500. Offre i due soli posti anteriori e vano di carico più spazioso grazie alla mancanza del sedile posteriore. I finestrini posteriori e la capotte sono sostituiti da parti rigide in lamiera. Il tetto è irrobustito da quattro nervature e dietro ai sedili anteriori viene aggiunto un vano a pozzetto coperto da un coperchio in lamiera a filo del vano di carico.

- Prezzo:	565.000 lire
- Codice telaio:	Fiat 110 Giardiniera 500 (1960), Fiat 110 D Giardiniera 500 (1961-1965) e Fiat 110 F Giardiniera 500 (1965-1967).
- Codice motore:	120.000, 120 D 000, 120 F 000.
- Cilindrata:	499,5 cc
- Potenza Max:	17,5 CV
- Compressione:	7,1:1
- Velocità Max:	oltre 95 Km/h



Fiat 500 Giardiniera - Libretto d'uso e manutenzione

Scarica libretto

Fiat 500 Giardineria - Catalogo ricambi

Scarica catalogo



Per ritrovare nella storia Fiat un' utilitaria/familiare bisogna risalire alla Topolino 500 C Belvedere, fuori produzione dal 1955. In seguito, numerosi furono gli studi condotti su un' eventuale adattamento della 600 ma il suo motore posteriore a 4 cilindri verticali raffreddato ad acqua non permetteva l'ottenimento di un piano di carico ben sfruttabile e nemmeno un'apertura posteriore. Dalla Fiat 600 era già derivata la Multipla (1956), vera antesignana della moderne monovolume compatte, destinata soprattutto all'impiego come "taxi" o al trasporto merci. Il suo principale limite era la linea troppo rivoluzionaria che non incontrò il favore del pubblico, nonostante gli indiscussi pregi di praticità ed economia.Nonostante all'epoca le vetture "familiari" stentassero ad affermarsi sul grande pubblico, in quanto troppo legate ad un'immagine di veicoli commerciali, si pensò di partire dalla 500 (dopo un paio d'anni dalla presentazione finalmente avviata al successo) per realizzare una piccola "station" utile per lo svago e per il lavoro.La 500 Giardiniera fu dunque presentata nella primavera del 1960 e terminerà la sua lunga carriera con il marchio Autobianchi, dal 1968 fino al 1977 (per un totale di circa 330.000 esemplari prodotti). Utilizzando il medesimo pianale, l'Autobianchi contemporaneamente produsse una versione naturalmente più rifinita: la Panoramica (1960/1970). Oltre alla linea, derivata dalla Bianchina a passo maggiorato, le sostanziali differenze si riscontarono nel sistema di apertura degli sportelli: le portiere risultarono già "controvento", mentre lo sportello posteriore fu incernierato al tetto e non di lato, come invece accadde per la Giardiniera.

Prima del lancio della Giardiniera, altri si cimentarono nell'impresa di adattare la nuova 500 ad una maggiore capacità di carico: qualche carrozziere, come Francis Lombardi, tentò di allungare il passo di una 500 berlina, in una configurazione assai prossima alla futura Giardiniera, mantenendo per il motore in posizione verticale; soluzione che non consentiva l'ottenimento di un vano bagagli capace ne tantomeno la possibilità di ricavare un vero sportello posteriore (Francis Lombardi, modello "Utility", 1959).Nella berlina, il motore posteriore risultava essere troppo alto per permettere un piano di carico: Giacosa decise allora, genialmente,di ruotarlo di 90° verso destra, ottenendo così un bicilindrico orizzontale (tipo 120). Il nuovo propulsore aveva la caratteristica di un'estrema compattezza e, soprattutto, di un ridotto ingombro verticale tale da venir subito ribattezzato "sogliola".

Accensione, carburazione e raffreddamento furono rivisti. L'accensione fu modificata e posta a fianco della distribuzione; un nuovo carburatore Weber 26 OC orizzontale prese il posto del solito Weber 26 IMB 4 della berlina. L'accesso al motore era consentito da un'ampia botola situata sul piano di carico; per la piccola manutenzione ed il rabbocco dell'olio ne venne creata una più piccola agevole raggiungimento senza interferire con il carico trasportato. Il raffreddamento fu interamente riprogettato : la griglia di aspirazione della berlina fu soppressa. Giacosa immaginò un sistema di circolo d'aria prelevata grazie ad una ventola accoppiata alla dinamo e aspirante l'aria per mezzo di bocche situate sulle fiancate. L'aria passa dunque dentro a condotti nella doppia scocca, dentro la traversa posteriore, per giungere fino al motore. Il serbatoio carburante, nella sua prima conformazione, risultò in posizione centrale nel vano anteriore; fu poi sostituito nel 1965 con il serbatoio della F, a sviluppo orizzontale.

NB: A proposito delle date di produzione, molto spesso ci si imbatte in una diatriba riguardante il passaggio da produzione della Giardiniera da Fiat a Autobianchi. Bisogna ricordare che l'Autobianchi, essendo una marca creata dalla Fiat, accoglieva nelle sue linee di montaggio anche la Fiat 600 Multipla e la 500 F/L... senza che queste mutassero commercialmente di marchio (rimanendo sempre "Fiat"); tuttavia solo a partire dal Marzo 1968 che per la Giardiniera vengono modificati i listini delle due Case: oltre ad essere presentata a Ginevra con nuovi cruscotto e volante color nero, adotta ufficialmente il fregio anteriore Autobianchi entrandone in listino (ed affiancandosi alla Bianchina Panoramica) ed uscendo definitivamente da quello Fiat. Tutto questo è riportato in diversi numeri di "Quattroruote" del 1968, in primis nel numero di marzo (147/68) dove viene ufficializzato il passaggio all'Autobianchi con presentazione delle immagini della nuova calandra e cruscotto; sempre in quel numero, eccezionalmente a doppia piena pagina centrale (120 e 121), si trova un'inserzione pubblicitaria Autobianchi (con un evidente refuso a proposito della cilindrata: 549 sic!) che affianca le due "station" (Bianchina Panoramica e 500 Giardiniera) ora accumunate dallo stesso marchio. Altre notizie di questo passaggio si leggono nel supplemento Quattroruote "Tutte la Auto del mondo 1968" del maggio 1968 alla voce: Autobianchi. Infine, è sempre a partire dal numero del marzo 68 fino al 1977 che Quattroruote nelle ultime pagine dedicate ai listini inserisce la 500 Giardiniera in quello Autobianchi.

.
